S13-M·RL立體卷鐵心

產品/服務：	供應
品牌：	山東華尚電氣有限公司
有效期至：	長期有效
最后更新：	2017-07-04 10:30

配件：

單價：

面議

加入收藏

立即詢價

(發貨期限：)

VIP指數: 0 [第8年]
認證信息:
通過認證

【買家請登錄后查看聯系方式】

所在地區：山東-濟寧市

人氣：3468

供應商的其他相關信息

詳細說明

產品概述

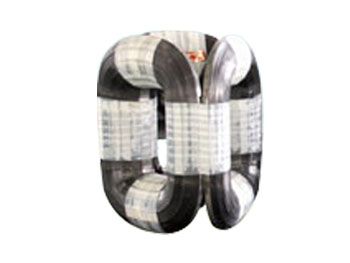

立體卷鐵心突破了傳統的平面結構，采用三相對稱立體式結構，由三個幾何尺寸完全相同的單框半圓形截面卷鐵心，互成60º組合而成。該鐵心心柱截面由兩個半圓組成一個完整圓形，鐵軛截面為半圓形。由于磁路中無氣隙，卷繞更緊密，三個磁路長度一致，且都最短，因此節材且三相空載電流完全平衡。與平面式鐵心相比，鐵軛可以節材25%，而且與平面卷鐵心相比，無論磁路對稱性，空載損耗及鐵心用量都更加經濟合理。與疊片式鐵心相比，除上述優點外，還可以減小心柱直徑和線圈尺寸，從而具有更好的技術經濟性。
產品特點

² 三相磁路平衡：立體卷鐵心的三相磁路相等且最短，因此三相磁路平衡；
² 損耗降低：磁通方向與硅鋼片晶粒取向完全一致，大幅度降低空載損耗和空載電流；
² 噪聲降低：卷鐵心單框硅鋼帶卷繞緊密，三個鐵心單框拼合固化為整體結構，鐵心磁路連貫無氣隙，可使噪聲降低到最低限度；
² 材料節省：無廢料加工，材料利用率接近100%，比平面疊鐵心輕20%左右。
² 抗短路能力強：變壓器夾件為三角形框架結構，由于三角形的穩定性，受短路電動力作用時，線圈圓周上各點受力均勻，因此抗短路能力得到極大增強；
鐵心真空退火：適宜的鐵心真空退火工藝，可進一步細化硅鋼片磁疇，提高硅鋼片二次再結晶能力，可進一步降低硅鋼片損耗。
